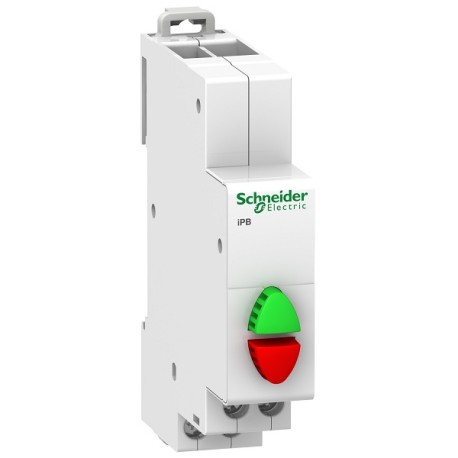

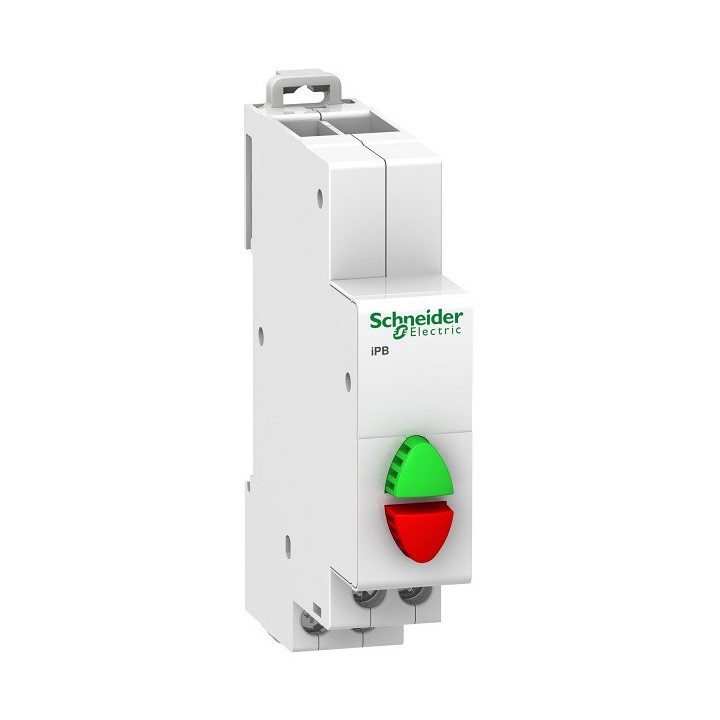

Schneider - Acti9 - iPB - Poussoir double - 1NO vert + 1NF rouge - 20A - 230V - Réf : A9E18034

Ce bouton-poussoir Acti9 iPB modulaire est utilisé pour contrôler les circuits électriques. Il possède un contact normalement ouvert (NO) pour un bouton-poussoir et un contact normalement fermé pour l'autre bouton-poussoir (NF). Les boutons poussoirs sont rouge (bas) et vert (haut). Il est livré avec des bornes décalées pour simplifier la connexion. Le couple de serrage est de 1N.m.

Caractéristiques principales

Gamme de produit : Acti9
Nom du produit : Acti9 iPB
Type de produit ou équipement : Bouton-poussoir
Nom de l’appareil : iPB
Normes : CEI 60947-5-1, CEI 60669-1

Caractéristiques complémentaires

Composition et type de contacts : 1 NF, 1 NO
[Ie] courant assigné d’emploi : 20 A
[Ue] tension assignée d’emploi : 250 V CA
Type de commande : 2 boutons-poussoirs vert / rouge
Mode d’installation : Fixe
Support de montage : 35 mm DIN rail symmétrique
Compatibilité répartiteurs / peignes / jeux de barres :
Partie supérieure : Clario
Partie supérieure : Librio
Partie supérieure : ProDis
Pas de 9 mm : 2
Hauteur : 82 mm
Largeur : 18 mm
Profondeur : 71,5 mm
Couleur : Blanc
Durée de vie électrique : AC-22 : 30 000 cycles CA 50/60 Hz
Mode de raccordement :
Bornier tunnel échelonné 1 câble 0,5 mm² rigide
Bornier tunnel échelonné 1 câble 0,5 mm² flexible
Bornier tunnel échelonné 1 câble 0,5 mm² flexible avec embout
Bornier tunnel échelonné 2 câbles 2,5 mm² rigide
Bornier tunnel échelonné 2 câbles 2,5 mm² flexible
Bornier tunnel échelonné 2 câbles 2,5 mm² flexible avec embout
Longueur de dénudage des fils : 9 mm
Couple de serrage : 1 N·m
Tropicalisation : 2
Humidité relative : 95 % à 55 °C
Température de l’air ambiant en fonctionnement : -35…70 °C
Température ambiante pour le stockage : -40…80 °C
