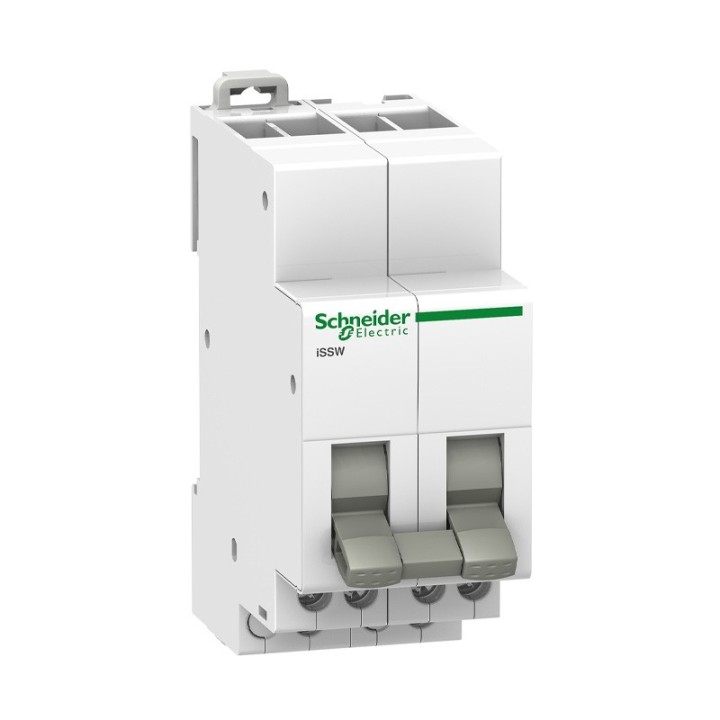

Ce commutateur Acti9 iSSW est un inverseur utilisé pour le contrôle manuel des circuits électriques. Cet interrupteur 3 positions dispose de 2 contacts inverseurs (2 F/O). La paroi de séparation des phases peut être divisée pour laisser passer tous les types de jeux de barres. Il est livré avec des bornes décalées pour simplifier la connexion. Le couple de serrage est de 1N.m (tournevis type PZ1). La connexion se fait avec des câbles en cuivre rigides de 0,5mm² minimum à 2x2,5mm² maximum. Il dispose d'un nombre de cycles d'ouverture et de fermeture (OC) de 30 000. L'endurance est de 30 000 opérations avec la catégorie de courant AC22 sous cos phi=0,8. Le degré de pollution est de 3. La tropicalisation correspond au traitement 2 (humidité relative 95% à 55°C). La température de fonctionnement est de -20°C à +50°C. La température de stockage est de -40°C à +70°C. Il est conforme aux normes CEI 60669-1 et CEI 60947-5-1.
Caractéristiques principales
Gamme de produit : Acti9
Nom du produit : Acti9 iSSW
Type de produit ou équipement : Commutateur
Nom de l’appareil : iSSW
Application de l’appareil : Commande de circuit électrique
Description des pôles : 2P
Type et composition des contacts : 2 O/F
[Ue] tension assignée d’emploi : 250 V CA 50/60 Hz
Normes : CEI 60947-5-1, CEI 60669-1
Caractéristiques complémentaires
[Ie] courant assigné d’emploi : 20 A
Type de commande : Par maneton 3 positions
Marquage : 1 - 0 - 2
Mode d’installation : Encliquetable
Support de montage : Rail DIN
Pas de 9 mm : 4
Hauteur : 82 mm
Largeur : 36 mm
Profondeur : 75 mm
Couleur : Blanc
Durée de vie électrique : AC-22 – 30 000 cycles, cos φ = 0,8
Mode de raccordement :
Bornier tunnel échelonné dessous – 2 câbles 0,5…2,5 mm² flexible
Bornier tunnel échelonné dessous – 2 câbles 0,5…2,5 mm² rigide sans embout
Longueur de dénudage des fils : 9 mm
Couple de serrage : 1 N·m
Degré de protection IP : IP20 se conformer à CEI 60529
Tropicalisation : 2
Degré de pollution : 3
Humidité relative : 95 % à 55 °C
Température de l’air ambiant en fonctionnement : -20…50 °C
Température ambiante pour le stockage : -40…70 °C
