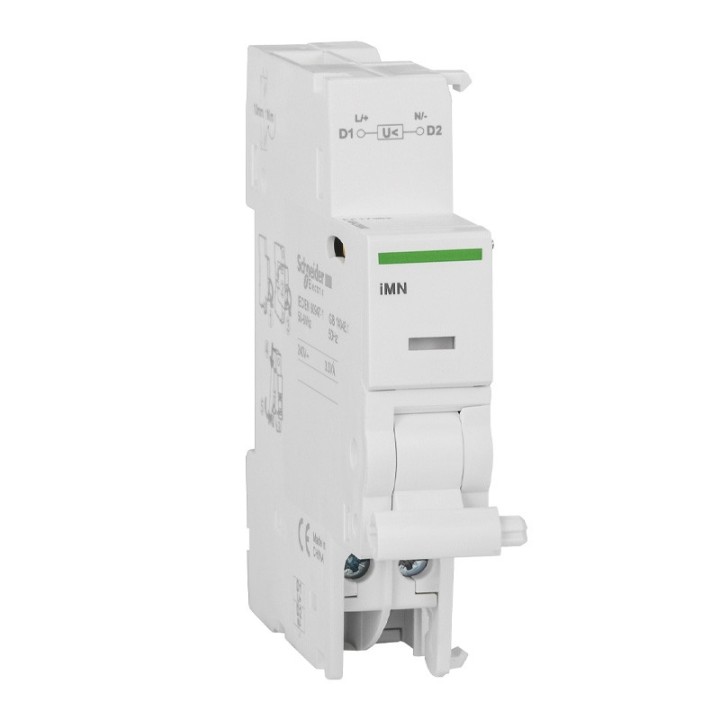

Cet auxiliaire électrique Acti9 iMN est un déclencheur voltmétrique à manque de tension instantané. Il est dédié à Acti9 iC60, iID, iDPN Vigi, iSW-NA. Il empêche l'appareil de se refermer jusqu'à ce que sa tension d'entrée soit rétablie. Arrêt d'urgence par bouton-poussoir normalement ouvert. Il assure la sécurité des circuits d'alimentation de plusieurs machines en évitant les redémarrages non contrôlés. La largeur en pas de 9 mm est de 2. Il déclenche l'appareil avec lequel il est combiné lorsque sa tension d'entrée diminue (entre 70 % et 35 % de Un). La tension du circuit de commande Uc est comprise entre 220 et 240 VCA. La tension assignée d'emploi est comprise entre 200 et 240 VCA. La fréquence de fonctionnement est de 50 Hz ou 60 Hz. Il peut être monté sur un rail DIN pour une installation modulaire. Le produit est blanc (RAL9003). La température de fonctionnement est comprise entre -25 °C et +50 °C. La température de stockage est comprise entre -40 °C et +85 °C. Ce produit est conforme aux normes IEC/EN 60947-5-1.
Caractéristiques principales
Gamme de produit : Acti9
Type de produit ou équipement : Déclencheur à minimum de tension
Nom de l’appareil : iMN
[Uc] tension circuit de commande : 220…240 V CA 50/60 Hz
Type de commande : Standard
Pas de 9 mm : 2
Caractéristiques principales
Compatibilité de gamme : Acti9 iC60H RCBO, Acti9 iC60H RCBO PoN, Acti9 iC60H2 RCBO, Acti9 iC60N RCBO, Acti9 iKQE RCBO, Acti9 iCVm40, Acti9 iCVr40, Acti9 iDDm40
Signalisation locale : Indicateur d’action
Mode d’installation : Encliquetable
Support de montage : Rail DIN
Compatibilité des répartiteurs, peignes, jeux de barres : Haut et bas : OUI
Largeur : 18 mm
Couleur : Blanc
Mode de raccordement :
Borne de serrage – 1 câble rigide 8 mm²
Borne de serrage – 2 câbles rigides 2,7 mm²
Borne de serrage – 1 câble flexible 6 mm²
Borne de serrage – 2 câbles flexibles avec embout 2,7 mm²
Couple de serrage : 1 N·m
