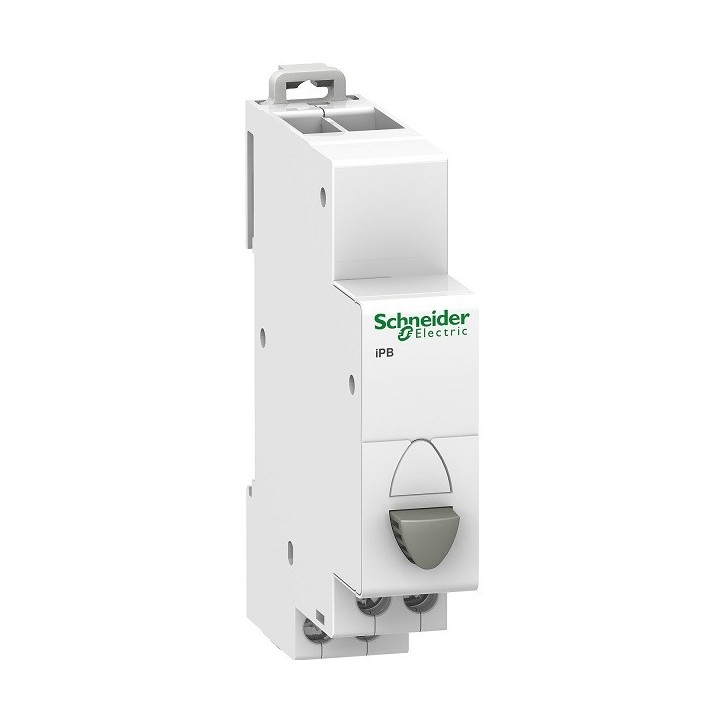

Schneider - Acti9 - iPB - Poussoir simple gris - 1NF - 20A - 230V - Réf : A9E18030

Ce bouton-poussoir Acti9 iPB modulaire est utilisé pour contrôler les circuits électriques. Il possède un seul contact normalement fermé (NF). Le bouton poussoir est gris. Il est livré avec des bornes décalées pour simplifier la connexion. Le couple de serrage est de 1N.m.

Caractéristiques principales

Gamme de produit : Acti9
Nom du produit : Acti9 iPB
Type de produit ou équipement : Bouton-poussoir
Nom de l’appareil : iPB
Normes : CEI 60669-1, CEI 60947-5-1

Caractéristiques complémentaires

Composition et type de contacts : 1 NF
[Ie] courant assigné d’emploi : 20 A
[Ue] tension assignée d’emploi : 250 V CA
Type de commande : 1 bouton-poussoir gris
Mode d’installation : Fixe
Support de montage : 35 mm DIN rail symmétrique
Compatibilité répartiteurs / peignes / jeux de barres :
Partie supérieure : Clario
Partie supérieure : Librio
Partie supérieure : ProDis
Pas de 9 mm : 2
Hauteur : 82 mm
Largeur : 18 mm
Profondeur : 71,5 mm
Couleur : Blanc
Durée de vie électrique : AC-22 : 30 000 cycles CA 50/60 Hz
Mode de raccordement :
Bornier tunnel échelonné 1 câble 0,5 mm² rigide
Bornier tunnel échelonné 1 câble 0,5 mm² flexible
Bornier tunnel échelonné 1 câble 0,5 mm² flexible avec embout
Bornier tunnel échelonné 2 câbles 2,5 mm² rigide
Bornier tunnel échelonné 2 câbles 2,5 mm² flexible
Bornier tunnel échelonné 2 câbles 2,5 mm² flexible avec embout
Longueur de dénudage des fils : 9 mm
Couple de serrage : 1 N·m
Tropicalisation : 2
Humidité relative : 95 % à 55 °C
Température de l’air ambiant en fonctionnement : -35…70 °C
Température ambiante pour le stockage : -40…80 °C
