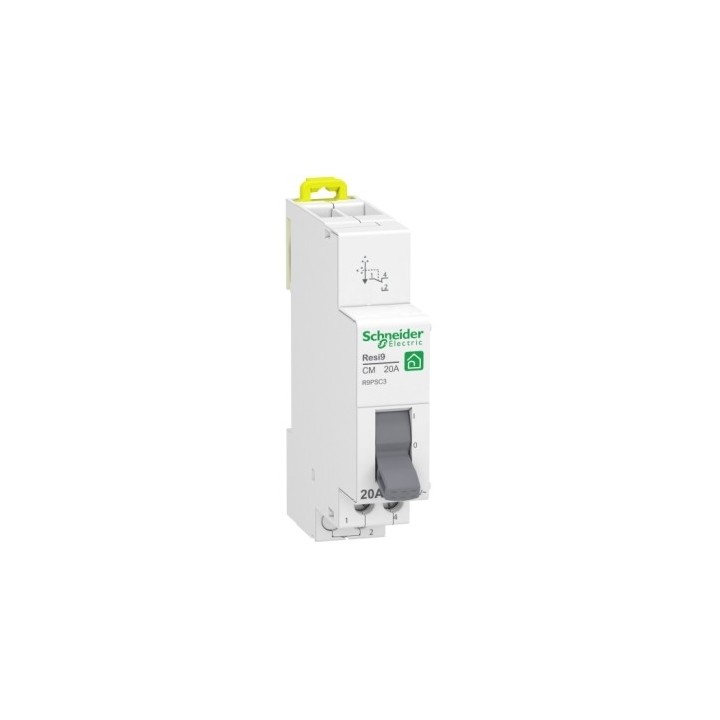

Schneider - Resi9 - Commutateur 3 positions - 1OF - 20A - 250VCA - Réf : R9PSC3

Description

A quoi sert le produit ? Où l'installer ?
Ce commutateur est une commande par maneton de 2Positions, qui permet de modifier le déplacement du courant électrique dans un circuit. Ce commutateur permet de modifier les connexions d'un ou plusieurs circuits électriques.

Caractéristiques principales

Gamme : Resi9
Nom du produit : Resi9 XP CM
Type de produit ou équipement : Commutateur
Application : Commande de circuit électrique

Description des contacts : 1 F/O
Type de réseau : CA
Catégorie d'emploi : AC-22
Normes : CEI 60669-1, CEI 60947-5-1
Labels qualité : NF
[In] Courant assigné d'emploi : 20 A
Fréquence du réseau : 50/60 Hz
[Ue] Tension assignée d'emploi : 250 V CA 50/60 Hz
[Ui] Tension assignée d'isolement : 500 V CA 50/60 Hz
Type de commande : Par maneton 3 positions
Marquage : 1 - 0 - 2

Caractéristiques complémentaires

Mode d'installation : Encliquetable
Support de montage : Rail DIN
Pas de 9 mm : 2
Couleur : Blanc (RAL 9003)
Durée de vie électrique : AC-22 : 30 000 cycles

Dimensions :
Hauteur : 81 mm
Largeur : 18 mm
Profondeur : 77,5 mm

Mode de raccordement :
- Borne type à cage (bas), 2 câbles rigides : 0,5…2,5 mm²
- Borne type à cage (bas), 2 câbles souples : 0,5…2,5 mm²
- Borne type à cage (bas), 2 câbles flexibles avec embout : 0,5…2,5 mm²

Degré de protection IP : IP20
