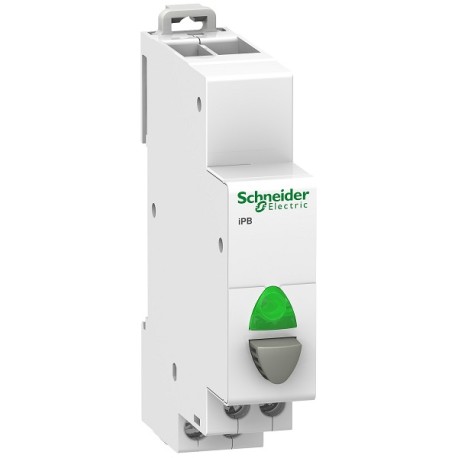

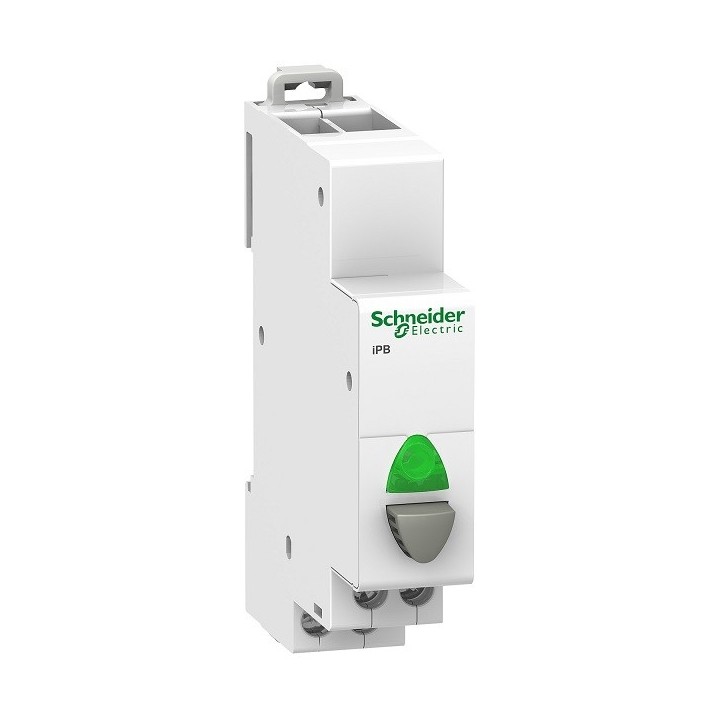

Ce bouton poussoir avec voyant lumineux est utilisé pour commander des circuits électriques par impulsions. Il s'agit d'un contact normalement ouvert (NO) avec un voyant LED sans maintenance. Le bouton-poussoir est gris. Le voyant est vert et non interchangeable. La paroi déphasée peut être divisée pour le passage de tous les types de jeux de barres. Il est livré avec des bornes décalées pour simplifier la connexion. Le couple de serrage de la connexion est de 1N.m, avec un tournevis PZ1. La tension assignée d'emploi est de 250VCA. Le courant assigné d'emploi Ie est de 20A. La fréquence de fonctionnement est de 50Hz. Le raccordement permet des câbles en cuivre rigides de 0,5mm² minimum à 2 x 2,5mm² maximum. La connexion permet des câbles flexibles ou en cuivre avec ferrule de 0,5mm² minimum à 2 x 2,5mm² maximum. Le nombre de cycles d'ouverture et de fermeture (O-C) est 30000. L'endurance est 30000 opérations avec la catégorie de courant AC22 sous cos phi=0,8. La tension d'alimentation du voyant est comprise entre 110VCA et 230VCA. La consommation du voyant LED est de 0,3W. La durée de vie de la LED est de 100000 heures d'efficacité d'éclairage constante. Il dispose de 2 pas de 9mm. Le degré de pollution est 3. Il dispose d'une tropicalisation de traitement 2 (humidité relative de 95% à 55°C). Il fonctionne entre -35 °C et +70 °C. La température de stockage est comprise entre -40 °C et +80 °C. Il est conforme aux normes IEC 60669-1 et IEC 60947-5-1.
Caractéristiques principales
Gamme de produit : Acti9
Nom du produit : Acti9 iPB
Type de produit ou équipement : Bouton-poussoir
Nom de l'appareil : iPB
Normes : CEI 60669-1, CEI 60947-5-1
Caractéristiques complémentaires
Composition et type de contacts : 1 NO
[Ie] courant assigné d'emploi : 20 A
[Ue] tension assignée d'emploi : 250 V CA
Type de commande : 1 bouton poussoir gris
Signalisation locale : Voyant DEL vert, durée de vie 100000 h, efficacité d’éclairage constante (consommation 0,3 W)
Tension circuit de signalisation : CA 110…230 V 50/60 Hz
Mode d'installation : Fixe
Support de montage : 35 mm DIN rail symmétrique
Compatibilité des répartiteur, peigne, jeu de barres : Partie supérieure : Clario, Librio, ProDis
Pas de 9 mm : 2
Hauteur : 82 mm
Largeur : 18 mm
Profondeur : 71,5 mm
Couleur : Blanc
Durée de vie électrique : AC-22 : 30000 cycles CA 50/60 Hz
Mode de raccordement : Bornier tunnel échelonné 1 câble 0,5 mm² rigide / flexible / flexible avec embout ; 2 câbles 2,5 mm² rigide / flexible / flexible avec embout
Longueur de dénudage des fils : 9 mm
Couple de serrage : 1 N·m
