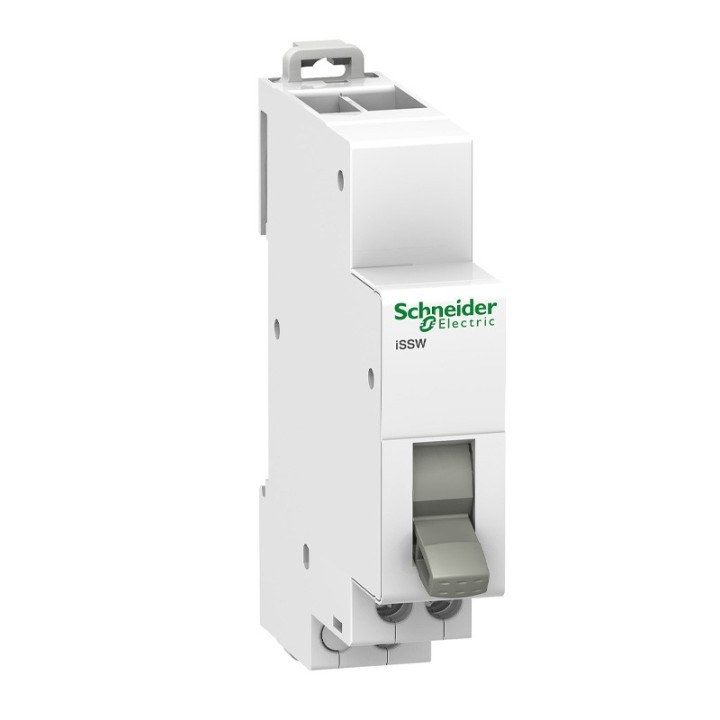

Cet Acti9 iSSW est un inverseur utilisé pour la commande manuelle des circuits électriques. Commutateur à 2 positions avec 1 contact inverseur (1 C/O). La paroi déphasée peut être divisée pour permettre le passage de tous les types de jeux de barres. Il est livré avec des bornes décalées pour simplifier la connexion. Le couple de serrage de la connexion est de 1 N.m pour le type de tournevis PZ1. La tension assignée d'emploi est de 250 Vca. Le courant assigné d'emploi Ie est de 20 A. La fréquence de fonctionnement est de 50 Hz. Le raccordement permet des câbles en cuivre rigides de 0,5 mm² minimum à 2 x 2,5 mm² maximum. La connexion permet des câbles flexibles ou en cuivre avec ferrule de 0,5 mm² minimum à 2 x 2,5 mm² maximum. Le nombre de cycles d'ouverture et de fermeture (O-C) est 30000. L'endurance est 30000 opérations avec la catégorie de courant AC22 sous cos phi=0,8. La largeur en pas de 9 mm est de 2. Les dimensions sont (l) 18 mm x (H) 82 mm x (P) 75 mm. La température de fonctionnement est comprise entre -20 °C et +50 °C. La température de stockage est comprise entre -40 °C et +70 °C. Il est conforme aux normes IEC 60669-1 et IEC 60947-5-1.
Caractéristiques principales
Gamme de produit : Acti9
Nom du produit : Acti9 iSSW
Type de produit ou équipement : Commutateur
Nom de l'appareil : iSSW
Application de l'appareil : Commande de circuit électrique
Description des pôles : 1P
Composition et type de contacts : 1 F/O
[Ue] tension assignée d'emploi : 250 V CA 50/60 Hz
Normes : CEI 60669-1, CEI 60947-5-1
Caractéristiques complémentaires
[Ie] courant assigné d'emploi : 20 A
Type de commande : Par maneton 2 positions
Marquage : 0 - 1
Mode d'installation : Encliquetable
Support de montage : Rail DIN
Pas de 9 mm : 2
Hauteur : 82 mm
Largeur : 18 mm
Profondeur : 75 mm
Couleur : Blanc
Durée de vie électrique : AC-22 : 30000 cycles, cos φ = 0,8
Mode de raccordement : Bornier tunnel échelonné (dessous) 2 câbles 0,5…2,5 mm² flexible ou rigide sans embout
Longueur de dénudage des fils : 9 mm
Couple de serrage : 1 N·m
