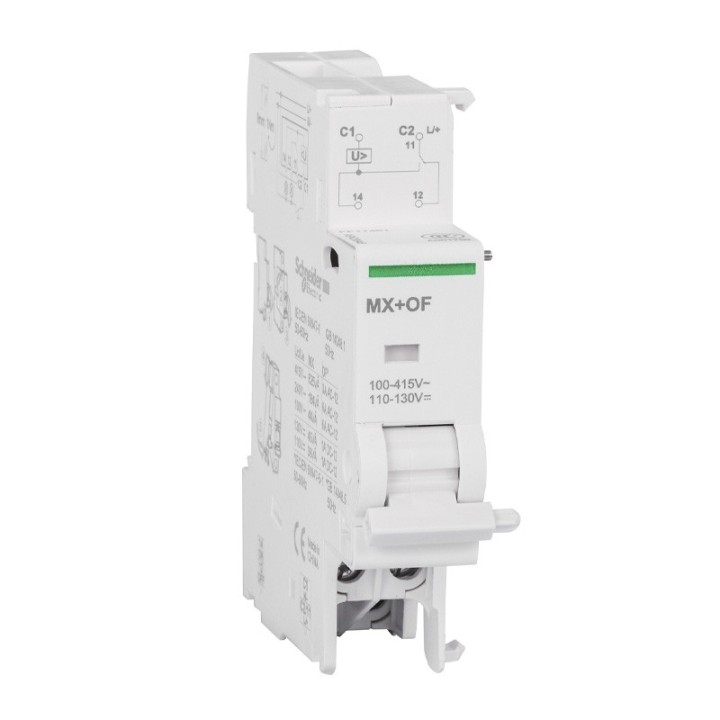

L’auxiliaire de déclenchement Prodis MX + OF offre un contrôle optimal sur les disjoncteurs de l’installation de vos clients Il s’installe aisément sur un rail DIN et présente un bornier à vis-étrier Un voyant mécanique permet une visualisation instantanée de son déclenchement Il provoque le déclenchement du dispositif lors de la mise sous tension Contrôlé par télécommande, ou via smartphone, grâce au système SmartLink EL, il offre une grande facilité d’utilisation, il revient à la position F lorsque le disjoncteur est réarmé Compatible avec la gamme Acti9 et le système de peignes ProDis de Schneider Electric, il s’intègre parfaitement à un tableau de commandes électriques Schneider Electric, pour une finition parfaite et épurée Son courant d’emploi de 0,125A à 415 VCA ou 0,25 à 240 V CA est en conformité avec la norme IEC 60947-5-1
Caractéristiques principales
Gamme de produit : Acti9
Type de produit ou équipement : Déclenchement voltmétrique avec contact ouvert/fermé
Nom de l’appareil : MX + OF
Composition de contacts de signalisation : 1 F/O
[In] courant nominal : 3 A à 415 V CA ; 6 A à ≤ 240 V CA
[Uc] tension circuit de commande : 100…415 V CA 50/60 Hz ; 110…130 V CC
Pas de 9 mm : 2
Caractéristiques complémentaires
Compatibilité de gamme : Acti9 iDPN, Acti9 C120, Acti9 C40, Acti9 C60H-DC, Acti9 C60NA-DC, Acti9 C60PV-DC, Acti9 DPN Vigi, Acti9 DT40, Acti9 DT60, Acti9 ID C40, Acti9 IDc, Acti9 ITG40, Acti9 ID, Acti9 DPN
Signalisation locale : Indicateur d’action
Mode d’installation : Fixe
Support de montage : Rail DIN symétrique 35 mm
Compatibilité des répartiteurs, peigne, jeu de barres : Haut : OUI
Hauteur : 82,5 mm
Largeur : 18 mm
Profondeur : 73,5 mm
Poids du produit : 65 g
Couleur : Blanc
Mode de raccordement : Borniers à vis-étrier (bas) 2 câbles 1,5 mm² flexible ; borniers à vis-étrier (bas) 2 câbles 1,5 mm² flexible avec embout ; borniers à vis-étrier (bas) 1 câble 0,5…2,5 mm² rigide
Longueur de dénudage des fils : 9 mm pour connexion bas
Couple de serrage : 1 N.m bas
