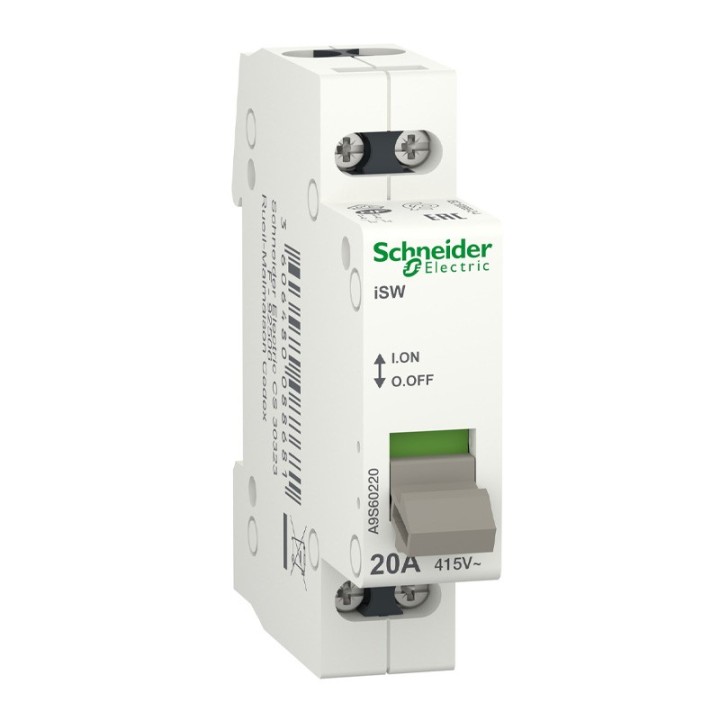

Schneider Electric propose pour la commande des installations électriques, l'interrupteur iSW, de la gamme Acti9 Cet interrupteur 20 A est idéal aussi bien dans le neuf que pour l’évolution d’une installation électrique, de par sa mise en œuvre simple et rapide Il répondra, en particulier, aux besoins de vos clients pour la commande de circuits électriques, tant en environnement domestique que dans le secteur du petit tertiaire Grâce à son maneton de commande et son système d’encliquetage rail DIN, son installation est facilitée, réduisant ainsi le temps d’intervention Les raccordements amont et aval se font par fils souples ou rigides Doté du système VISI-SAFE, il assure sécurité et continuité de service Conforme à l’ensemble de l’offre Acti9, cet interrupteur, pour lequel de nombreux auxiliaires et accessoires sont disponibles (indicateur d’état, cache-borne plombable, etc ) permet de garantir la tranquillité d’esprit de vos clients en s’intégrant à un système modulaire complet.
Caractéristiques principales
Gamme : Acti9
Nom du produit : Acti9 iSW
Type de produit ou équipement : Interrupteur-sectionneur
Nom de l’appareil : iSW
Application de l’appareil : Contrôle
Description des pôles : 2P
Catégorie d’emploi : AC-22A
Aptitude au sectionnement : Oui
Caractéristiques complémentaires
[Ie] courant assigné d’emploi : 20 A à 415 V CA 50/60 Hz
[Ue] tension assignée d’emploi : 415 V CA 50/60 Hz
[Ui] tension assignée d’isolement : 500 V CA 50/60 Hz conforme à EN/IEC 60669-2-4
[Uimp] tension assignée de tenue aux chocs : 4 kV
Type de commande : Par maneton
Signalisation locale : Indication ON/OFF
Coupure pleinement apparente : Oui
Mode d’installation : Fixe
Support de montage : Rail DIN
Pas de 9 mm : 2
Hauteur : 77 mm
Largeur : 18 mm
Profondeur : 70 mm
Couleur : Blanc
Durée de vie mécanique : 300000 cycles
Durée de vie électrique : 30000 cycles
Mode de raccordement : Borne à cage 10 mm² rigide, 10 mm² flexible, 10 mm² flexible avec embout
Longueur de dénudage des fils : 9 mm
Couple de serrage : 1,2 N·m
Normes : EN/IEC 60669-2-4
Degré de protection IP : IP40
Degré de pollution : 2
Tropicalisation : 2
Humidité relative : 95 % à 55 °C
Température ambiante en fonctionnement : -20…50 °C
Température ambiante de stockage : -40…70 °C
