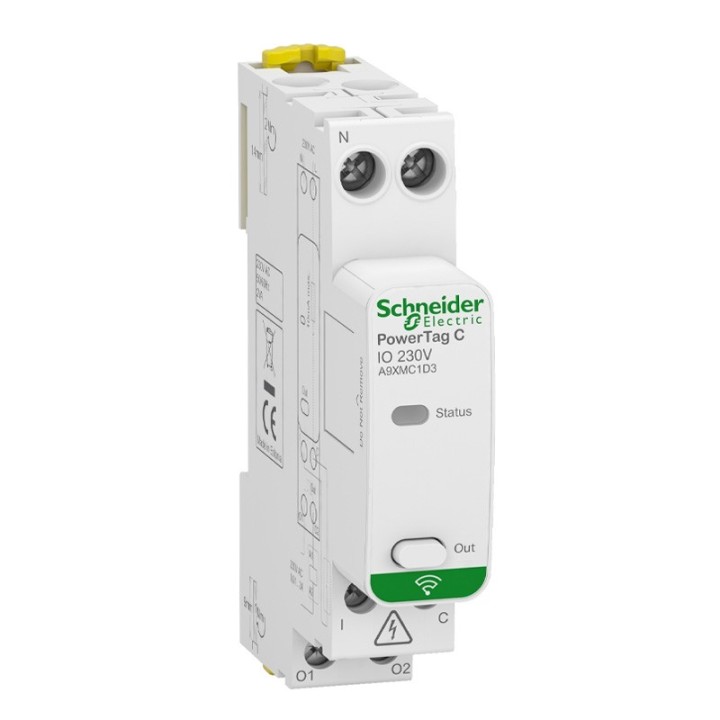

Le module d'E/S numérique PowerTag est compatible avec Acti9 PowerTag Link et prend en charge le type de montage sur rail DIN. Il utilise une borne de type tunnel et est doté d'une fonction de sortie programmable NO/NF. Cette référence est un produit tout-en-un sans accessoire.
Caractéristiques principales
Gamme de produit : PowerTag
Type de produit ou équipement : Module entrée et sortie
Nom de l’appareil : PowerTag C IO 230V
Nom du produit : PowerTag Control
Accessoires associés : Acti9 PowerTag Link C, Wiser module IP, Acti9 PowerTag Link, Acti9 PowerTag Link HD
Compatibilité de gamme : Acti9 télérupteur, Acti9 contacteur, Acti9 iACTs auxiliaire de signalisation à distance, Acti9 iATLs auxiliaire de signalisation à distance
[Us] tension d’alimentation : 230 V CA (+/- 20 %)
Fréquence du réseau : 50/60 Hz
Puissance consommée : 2 VA
Nombre d’entrées numériques : 1
Type d’entrée : Contact sec 230 V CA – 2 mA
Tension état 1 garanti : ≥ 164 V (entrée logique)
Tension état 0 garanti : ≤ 40 V (entrée logique)
Courant état 1 garanti : ≥ 2 mA (entrée logique)
Courant état 0 garanti : ≤ 0,5 mA (entrée logique)
Nombre de sorties numériques : 1
Type de sortie : Contact sec 230 V – 0,01…2 A CA
Type de sortie logique : Relais logique configurable
Fonction de la sortie : NO / NF programmable
Durée de vie mécanique : 100 000 cycles (sortie)
Caractéristiques complémentaires
Mode d’installation : Encliquetable
Support de montage : Rail DIN
Signalisation locale : DEL verte, orange et rouge (état produit)
Durée de l’impulsion : 300 ms par défaut (réglable de 0 à +300 ms)
Durée minimale entre 2 impulsions : 100 ms (tolérance -0 / +300 ms)
Couleur : Blanc (RAL 9003)
Pas de 9 mm : 2
Hauteur : 85 mm
Largeur : 18 mm
Profondeur : 62 mm
Matière : PA6 GF30
Poids du produit : 80 g
Mode de raccordement :
Borne à cage (haut) – 1 câble rigide 1…16 mm² (AWG 18…16)
Borne à cage (haut) – 1 câble flexible 0,5…10 mm² (AWG 21…8)
Borne à cage (bas) – 1 câble rigide 1…6 mm² (AWG 18…10)
Borne à cage (bas) – 1 câble flexible 0,5…4 mm² (AWG 21…12)
Borne à cage (bas) – 1 câble flexible avec embout 0,5…4 mm² (AWG 21…12)
Borne à cage (bas) – 2 câbles rigides 1,5…2,5 mm² (AWG 16…14)
Borne à cage (bas) – 2 câbles flexibles 1,5…2,5 mm² (AWG 16…14)
Longueur de dénudage des fils : 14 mm (connexion haute), 9 mm (connexion basse)
Couple de serrage : Alimentation 2 N·m (haut), Entrée/sortie logique 1 N·m (bas)
Normes : EN/IEC 61010-1, EN/IEC 61010-2-201, EN/IEC 61326-1, EN/IEC 62479, ETSI EN 300 328, ETSI EN 301 489-1, ETSI EN 301 489-17
