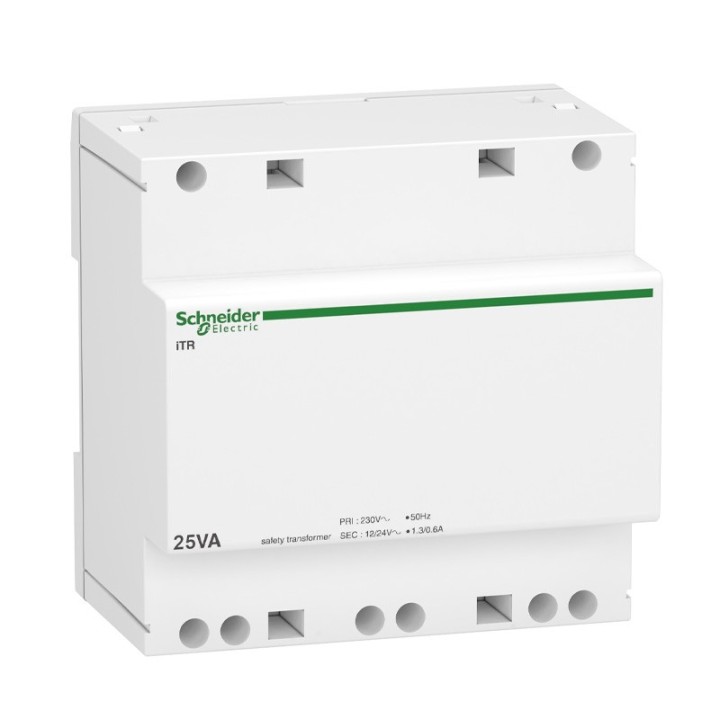

Ce transformateur de sécurité Acti9 iTR 25 VA permet d'obtenir une très basse tension de 12 VCA ou 24 VCA à partir d'un réseau de 230 VCA. Le transformateur est sûr, les circuits primaire et secondaire sont parfaitement isolés les uns des autres. L'alimentation est de 25 VA. La fréquence de fonctionnement est de 50 Hz ou 60 Hz. La tension primaire est de 230 VCA +/-10 %. La tension de sortie secondaire est comprise entre 12 VCA et 24 VCA. Il est résistant aux courants de court-circuit grâce à l'appareil intégré. Pour une tension secondaire nominale de 12 VCA, la tension de charge d'arrêt est de 14 VCA. Pour une tension secondaire nominale de 24 VCA, la tension à l'arrêt est de 28 VCA. Il s'agit d'un appareil de classe II avec cache-bornes (en option). Le transformateur de sécurité doit être monté uniquement en position verticale. La largeur en pas de 9 mm est de 10. Le poids est de 1309 g. Le degré de protection selon la norme CEI 60529 est IP20 avec cache-borne. Les dimensions sont (l) 90 mm x (H) 89 mm x (P) 60 mm. La largeur en modules de 18 mm est de 5. La température de fonctionnement est comprise entre -20 °C et +55 °C. La température de stockage est comprise entre -25 °C et +80 °C. Ce produit est conforme à la norme IEC/EN 61558-2-6.
Idéalement adapté à un usage résidentiel et à un petit usage commercial.
Caractéristiques principales
Type de transformateur : Transformateur de sûreté
Gamme : Acti9
Gamme de produit : Acti9
Nom du produit : Acti9 iTR
Type de produit ou équipement : Transformateur
Nom de l’appareil : iTR
Caractéristiques complémentaires
[Ue] tension assignée d’emploi : 230 V CA 50/60 Hz
Tension de sortie :
12/24 V ±5 % en charge
14/28 V hors charge
Protection court-circuit sortie : Intégré
Puissance nominale en VA : 25 VA
Tableau de déclassement de température :
25 VA à 35 °C
23,75 VA à 40 °C
20 VA à 50 °C
15 VA à 55 °C
11,25 VA à 60 °C
Mode d’installation : Fixe
Support de montage : Rail DIN symétrique 35 mm
Pas de 9 mm : 10
Hauteur : 89 mm
Largeur : 90 mm
Profondeur : 60 mm
Couleur : Blanc
Borne de raccordement auxiliaire : Borne du type à cage 4 mm²
Longueur de dénudage des fils : 5 mm
Couple de serrage : 0,5 N·m
