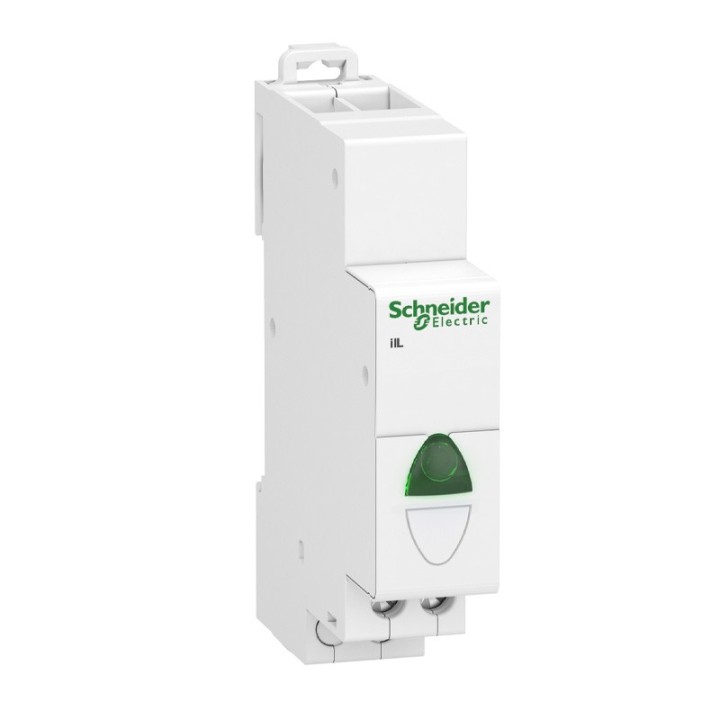

Cet Acti9 iIL est un voyant de présence de tension monophasée. La tension est comprise entre 110 VCA et 230 VCA ou entre 110 VCC et 130 VCC. Le voyant rouge sur la face avant s'allume pour indiquer qu'une tension est présente. Le raccordement peut être effectué avec des câbles en cuivre flexibles ou avec des câbles de ferrule de 0,5 mm² à 2 x 2,5 mm². Le couple de serrage du tournevis PZ1 pour raccorder les connexions à vis est de 1 N.m. La connexion peut être effectuée avec des câbles en cuivre rigides de 0,5 mm² minimum jusqu'à 2 x 2,5 mm2 maximum. Il est livré avec des bornes décalées pour simplifier la connexion. La consommation maximale du voyant de signalisation LED par voyant est de 0,3 W. La fréquence de fonctionnement est de 50 Hz ou 60 Hz. La durée de vie du voyant LED est de 100000h d'efficacité constante de la foudre. En raison de la non-interchangeabilité des LED, il s'agit d'un appareil sans maintenance. La tropicalisation est le Traitement 2 (humidité relative de 95% à 55°C). Le degré de protection est IP20. La largeur en pas de 9 mm est de 2. Les dimensions sont (l) 18 mm x (H) 82 mm x (P) 68 mm. Le poids est de 65 g. La température de fonctionnement est comprise entre -35 et 70 °C. La température de stockage est comprise entre -40 et 80 °C. Ce produit est conforme à la norme IEC/EN 60947-5-1.
Caractéristiques principales
Gamme de produit : Acti9
Nom du produit : Acti9 iIL
Type de produit ou équipement : Éclairage pilote modulaire
Nom de l’appareil : iIL
[Us] tension d’alimentation :
110…230 V CA à 50/60 Hz
110…130 V CC
Caractéristiques complémentaires
Voyant :
1 DEL verte, durée de vie 100 000 h avec efficacité d’éclairage constante, consommation 0,3 W
Mode d’installation : Fixe
Support de montage : Rail DIN symétrique
Compatibilité des répartiteur, peigne, jeu de barres : Partie supérieure ProDis
Pas de 9 mm : 2
Hauteur : 82 mm
Largeur : 18 mm
Profondeur : 69,5 mm
Couleur : Blanc (RAL 9003)
Borne de raccordement auxiliaire :
Borne du type à cage – 1 câble rigide 0,5 mm²
Borne du type à cage – 2 câbles rigides 2,5 mm²
Borne du type à cage – 1 câble flexible 0,5 mm²
Borne du type à cage – 2 câbles flexibles 2,5 mm²
Borne du type à cage – 2 câbles flexibles avec embout 2,5 mm²
Longueur de dénudage des fils : 9 mm
Couple de serrage : 1 N·m
Normes : CEI 60947-5-1
Degré de protection IP : IP2, IPxx B
Degré de pollution : 3
Tropicalisation : 2
Humidité relative : 95 % à 55 °C
Température de l’air ambiant en fonctionnement : -35…70 °C
Température ambiante pour le stockage : -40…80 °C
