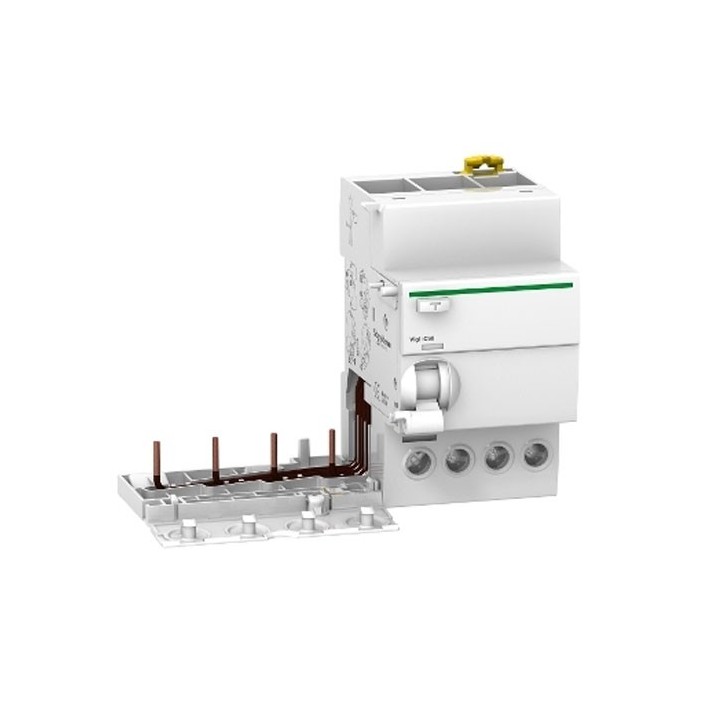

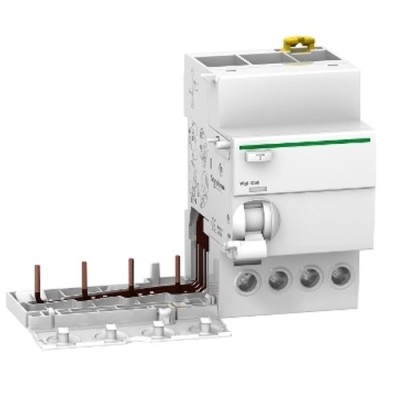

Schneider Electric - Acti9 vigi iC60 - bloc différentiel - 4P 25A 30mA type AC 400-415 V - Réf : A9V41425

Information importante : C'est une référence Européenne (reference française : A9Q11425)

Les références européennes ont un prix moins élevé

Afin d'obtenir une installation conforme : ne pas mélanger des appareils NF et CE

Caractéristiques principales

Gamme de produit : Acti 9
Type de produit ou équipement : Blocs différentiels Vigi
Nom de l'appareil : Vigi iC60
Description des pôles : 4P
In courant assigné d'emploi : 25 A
Sensibilité du différentiel : 30 mA
Temporisation : Instantané
Type de protection contre les fuites à la terre : Type AC
Type de réseau : CA
Fréquence du réseau : 50/60 Hz
[Ue] tension assignée d'emploi :
400 V CA 50/60 Hz se conformer à EN 61009-1
400/415 V CA 50/60 Hz se conformer à CEI 61009-1
Normes : EN 61009-1 / CEI 61009-1
Pas de 9 mm : 6

Caractéristiques complémentaires

Position de l'appareillage dans l'installation : Départ
Technologie différentiel : Indépendant de la tension
[Ui] tension d'isolement : 500 V CA 50/60 Hz se conformer à CEI 60947-2
[Uimp] tension assignée de tenue aux chocs : 6 kV se conformer à CEI 60947-2
Compatibilité de gamme : Acti 9, Acti9 iC60, Acti 9, Acti 9 Reflex iC60
Accessoires associés : Terminal simple
Indication de tension : Signalisation de déclenchement
Mode d'installation : Encliquetable
Support de montage : Rail DIN
Connexion électrique sur disjoncteur : Par vis
Compatibilité des répartiteur, peigne, jeu de barres Bas : Oui
Hauteur : 91 mm
Largeur : 54 mm
Profondeur : 73,5 mm
Poids : 0,245 kg
Mode de raccordement :
- Borne du type à cage dessous pour 1 câble(s) 1…25 mm² rigide sans embout
- Borne du type à cage dessous pour 1 câble(s) 1…16 mm² souple sans embout
- Borne du type à cage dessous pour 1 câble(s) 1…16 mm² souple avec embout
Longueur de dénudage des fils : 14 mm for bas connexion
Couple de serrage : 2 N.m bas
