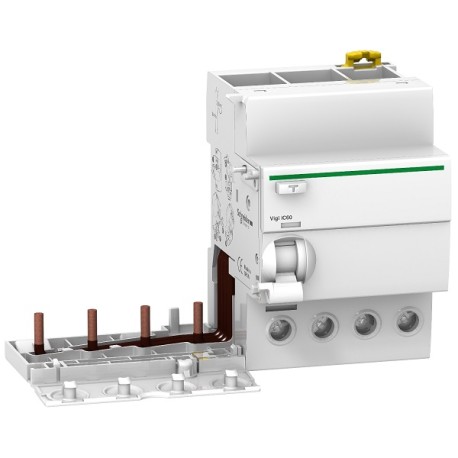

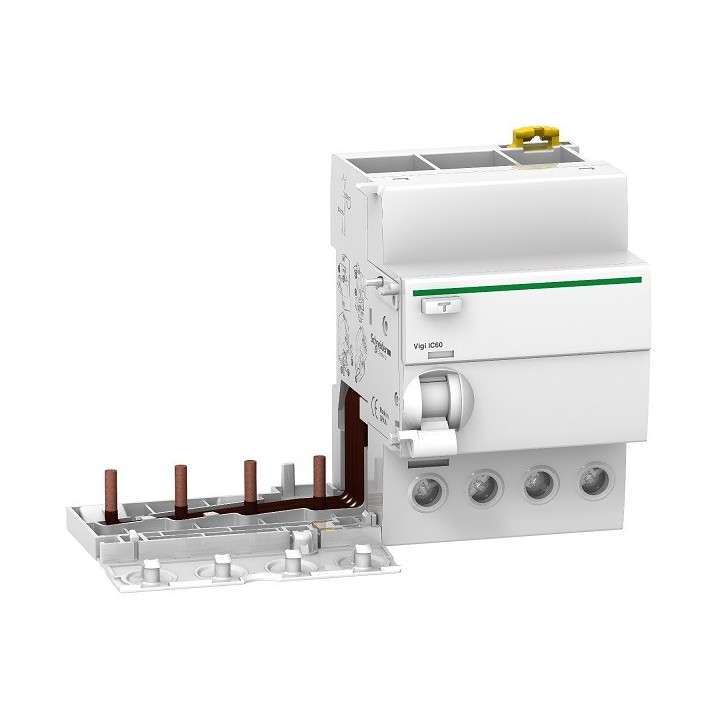

Associé à l'Acti9 Reflex iC60, il protège des courts-circuits et des surcharges pour les bâtiments industriels ainsi que des personnes grâce au dispositif 30mA. D'une largeur de 7 pas de 9mm, il se monte sur rail DIN. Le bloc différentiel Acti9 Vigi iC60 est livré en emballage individuel ou par boite de regroupement (15 blocs diffs). Le bloc diff Acti9 Vigi iC60 propose une installation facile avec un câblage réduit de 50%. Les performances de cette gamme de disjoncteur Vigi Acti9 iC60 répond à la norme NF EN 61009-1. Les disjoncteurs et blocs diffs Acti9 iC60 propose des accessoires disponibles en option comme des peignes du système Acti9 ainsi que des auxiliaires de réarmement, de déclenchement et des télécommandes. La gamme de disjoncteurs et blocs diffs Acti9 iC60 possède une excellente tenue aux surtensions. La gamme de disjoncteurs et blocs diffs Acti9 iC60 possède une excellente tenue aux surtensions. La tension de fonctionnement nominale Ue est de 400VCA. La tension d'isolement nominale Ui est de 500VCA. La tension de tenue aux chocs nominale Uimp est de 6kV. Le degré de pollution est de 3. Il peut être monté sur rail DIN. La largeur en pas de 9mm est de 7. Les dimensions sont (L) 135mm x (H) 91mm x (P) 73,5mm. Le poids est de 0,245kg. Le degré de protection est IP20 et IP40 monté dans un coffret. La température de fonctionnement de -5°C à + 60°C. La température de stockage est de -40°C à + 85°C.
Caractéristiques principales
Gamme : Acti9
Nom du produit : Acti9 Vigi iC60
Type de produit ou équipement : Dispositif différentiel résiduel complémentaire
Nom de l’appareil : Vigi iC60
Description des pôles : 4P
[In] courant nominal : 63 A
Sensibilité du différentiel : 30 mA
Temporisation protection différentielle : Instantané
Type de protection contre les fuites à la terre : Type AC
Type de réseau : CA
Fréquence du réseau : 50/60 Hz
[Ue] tension assignée d’emploi : 400…415 V CA 50/60 Hz conforme à EN/IEC 61009-1 et EN/IEC 61009-2-1
Normes : EN/IEC 61009-1, EN/IEC 61009-2-1
Pas de 9 mm : 7
Caractéristiques complémentaires
Position de l’appareillage dans l’installation : Sortie
Technologie de déclenchement sur courant résiduel : Indépendant de la tension
[Ui] tension assignée d’isolement : 500 V CA 50/60 Hz conforme à CEI 60947-2
[Uimp] tension assignée de tenue aux chocs : 6 kV conforme à CEI 60947-2
Compatibilité de gamme : Acti9 iC60, Acti9 Reflex iC60
Compatibilité produit : Borne simple
Signalisation locale : Signalisation de déclenchement
Mode d’installation : Encliquetable
Support de montage : Rail DIN
Raccordement électrique sur disjoncteur : Par vis
Compatibilité répartiteur / peigne / jeu de barres : Bas : OUI
Hauteur : 91 mm
Largeur : 135 mm
Profondeur : 73,5 mm
Poids net : 0,245 kg
Mode de raccordement : Borne à cage dessous pour 1 câble 1…35 mm² rigide sans embout, 1…25 mm² flexible sans embout ou avec embout
Longueur de dénudage des fils : 14 mm (connexion bas)
Couple de serrage : 3,5 N·m (bas)
Degré de protection IP : IP20 conforme à CEI 60529, IP40 (boîtier modulaire) conforme à CEI 60529
Degré de pollution : 3 conforme à CEI 60947-2
Compatibilité électromagnétique : Tenue aux ondes 8/20 µs, 250 A conforme à CEI 61009-1
Température ambiante en fonctionnement : -5…60 °C
Température ambiante de stockage : -40…85 °C
