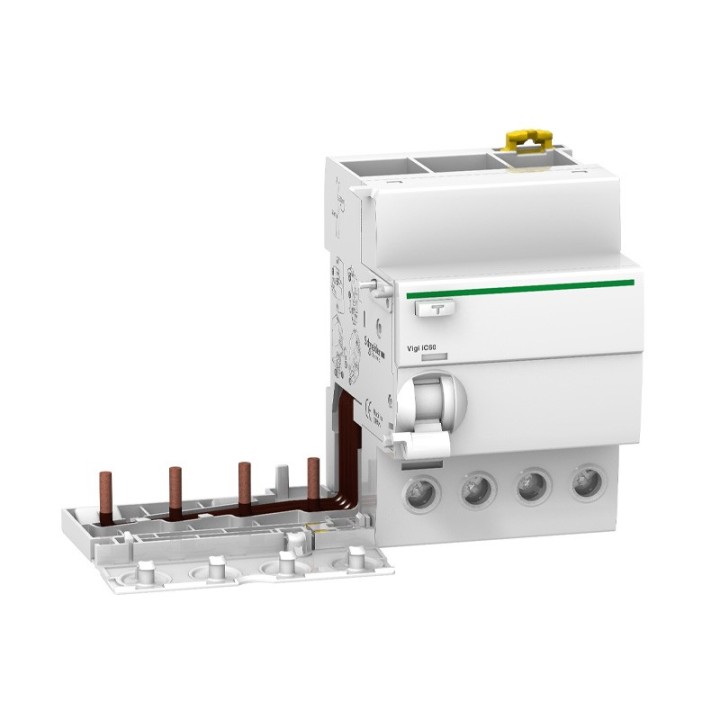

Associé à l'Acti9 Reflex iC60, il protège des courts-circuits et des surcharges pour les bâtiments industriels ainsi que des personnes grâce au dispositif 300mA. D'une largeur de 7 pas de 9mm, il se monte sur rail DIN. Le bloc différentiel Acti9 Vigi iC60 est livré en emballage individuel ou par boite de regroupement (15 blocs diffs). Le bloc diff Acti9 Vigi iC60 propose une installation facile avec un câblage réduit de 50%. Les performances de cette gamme de disjoncteur Vigi Acti9 iC60 répond à la norme NF EN 61009-1. Les disjoncteurs et blocs diffs Acti9 iC60 propose des accessoires disponibles en option comme des peignes du système Acti9 ainsi que des auxiliaires de réarmement, de déclenchement et des télécommandes. La gamme de disjoncteurs et blocs diffs Acti9 iC60 possède une excellente tenue aux surtensions. L’amplitude de température de fonctionnement s’étend de -5 °C à 60° C, ce qui couvre toutes les situations courantes, aussi bien domestiques que tertiaires La fixation sans visserie permet une installation et une maintenance simplifiées, pour un impact mineur sur l’activité
Caractéristiques principales
Gamme : Acti9
Nom du produit : Acti9 Vigi iC60
Type de produit ou équipement : Dispositif différentiel résiduel complémentaire
Nom de l’appareil : Vigi iC60
Description des pôles : 4P
[In] courant nominal : 63 A
Sensibilité du différentiel : 300 mA
Temporisation protection différentielle : Instantané
Type de protection contre les fuites à la terre : Type AC
Type de réseau : CA
Fréquence du réseau : 50/60 Hz
[Ue] tension assignée d’emploi :
230…415 V CA 50/60 Hz (EN/IEC 61009-1)
230…415 V CA 50/60 Hz (EN/IEC 61009-2-1)
Normes : EN/IEC 61009-1, EN/IEC 61009-2-1
Pas de 9 mm : 7
Caractéristiques complémentaires
Position de l’appareillage dans l’installation : Sortie
Technologie de déclenchement sur courant résiduel : Indépendant de la tension
[Ui] tension assignée d’isolement : 500 V CA 50/60 Hz (CEI 60947-2)
[Uimp] tension assignée de tenue aux chocs : 6 kV (CEI 60947-2)
Compatibilité de gamme :
Acti9 iC60
Acti9 Reflex iC60
Compatibilité produit : Borne simple
Signalisation locale : Signalisation de déclenchement
Mode d’installation : Encliquetable
Support de montage : Rail DIN
Raccordement électrique sur disjoncteur : Par vis
Compatibilité des répartiteurs, peignes, jeux de barres : Bas : OUI
Hauteur : 91 mm
Largeur : 135 mm
Profondeur : 73,5 mm
Poids du produit : 0,245 kg
Mode de raccordement :
Borne du type à cage (dessous) – 1 câble 1…35 mm² rigide sans embout
Borne du type à cage (dessous) – 1 câble 1…25 mm² flexible sans embout
Borne du type à cage (dessous) – 1 câble 1…25 mm² flexible avec embout
Longueur de dénudage des fils : 14 mm (connexion bas)
Couple de serrage : 3,5 N·m (bas)
