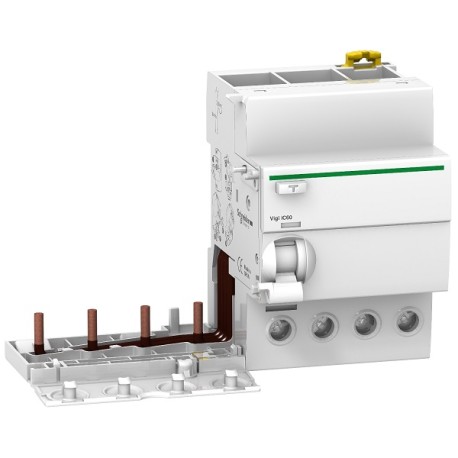

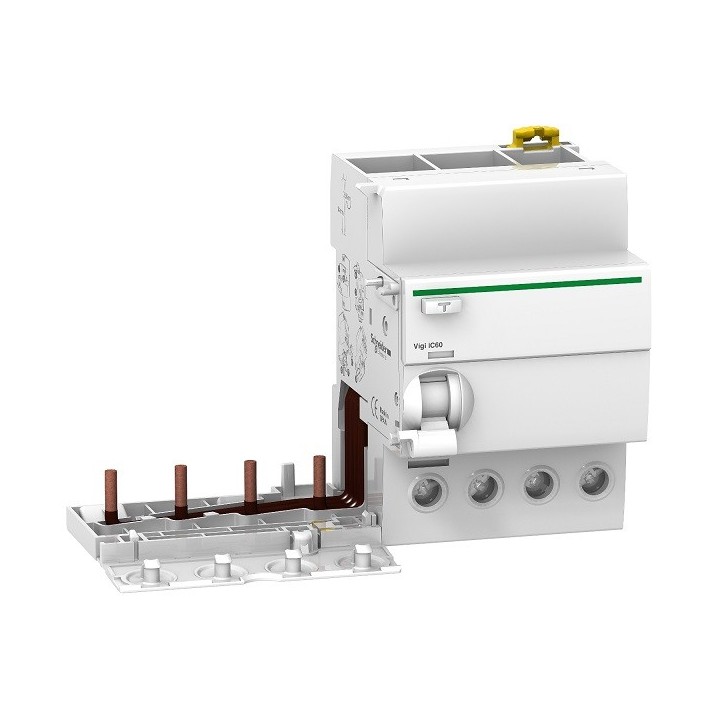

Associé à l'Acti9 Reflex iC60, il protège des courts-circuits et des surcharges pour les bâtiments industriels ainsi que des personnes grâce au dispositif 300mA. D'une largeur de 7 pas de 9mm, il se monte sur rail DIN. Le bloc différentiel Acti9 Vigi iC60 est livré en emballage individuel ou par boite de regroupement (15 blocs diffs). Le bloc diff Acti9 Vigi iC60 propose une installation facile avec un câblage réduit de 50%. Les performances de cette gamme de disjoncteur Vigi Acti9 iC60 répond à la norme NF EN 61009-1.
| Gamme |
Acti9 |
| Nom du produit |
Acti9 Vigi iC60 |
| Type de produit ou équipement |
Dispositif différentiel résiduel complémentaire |
| Nom de l'appareil |
Vigi iC60 |
| Description des pôles |
4P |
| [In] courant nominal |
63 A |
| Sensibilité du différentiel |
300 mA |
| Temporisation protection différentielle |
Sélectif |
| Type de protection contre les fuites à la terre |
Type AC |
| Type de réseau |
CA |
| Fréquence du réseau |
50/60 Hz |
| [Ue] tension assignée d'emploi |
230…415 V CA 50/60 Hz se conformer à EN/IEC 61009-1
230…415 V CA 50/60 Hz se conformer à EN/IEC 61009-2-1 |
| Normes |
EN/IEC 61009-1
EN/IEC 61009-2-1 |
| Pas de 9 mm |
7 |
Complémentaires
| Position de l'appareillage dans l'installation |
Sortie |
| Technologie de déclenchement sur courant résiduel |
Indépendant de la tension |
| [Ui] tension assignée d'isolement |
500 V CA 50/60 Hz se conformer à CEI 60947-2 |
| [Uimp] tension assignée de tenue aux chocs |
6 kV se conformer à CEI 60947-2 |
| Compatibilité de gamme |
Acti9 iC60
Acti9 Reflex iC60 |
| Compatibilité produit |
Borne simple |
| Signalisation locale |
Signalisation de déclenchement |
| Mode d'installation |
Encliquetable |
| Support de montage |
Rail DIN |
| Raccordement électrique sur disjoncteur |
Par vis |
| Compatibilité des répartiteur, peigne, jeu de barres |
Bas : OUI |
| Hauteur |
91 mm |
| Largeur |
135 mm |
| Profondeur |
73,5 mm |
| Poids Net |
0,245 kg |
| Mode de raccordement |
Borne du type à cage dessous pour 1 câble(s) 1…35 mm² rigide sans embout
Borne du type à cage dessous pour 1 câble(s) 1…25 mm² flexible sans embout
Borne du type à cage dessous pour 1 câble(s) 1…25 mm² flexible avec embout |
| Longueur de dénudage des fils |
14 mm pour bas connexion |
| Couple de serrage |
3,5 N.m bas |
