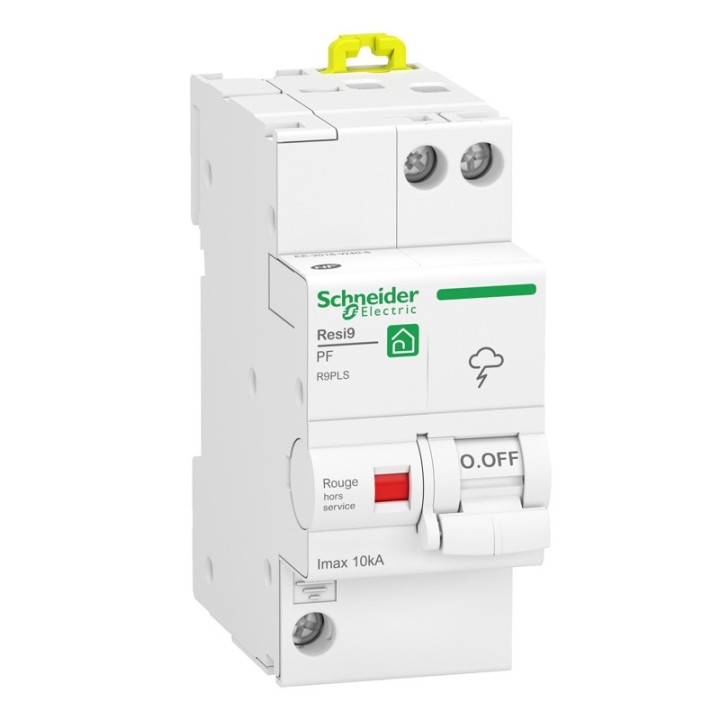

Schneider - Resi9 XP - parafoudre combi - 10kA - 1P+N sans accessoires - Réf : R9PLS

Caractéristiques principales

Gamme de produit : Resi9
Type de produit ou équipement : Parafoudre
Description des pôles : 1P + N
Signalisation à distance : Sans
Type de parafoudre : Réseau de distribution électrique
Schéma de liaison à la terre : TT, TN-S

Caractéristiques complémentaires

Classe de parafoudre : Type 2
Technologie du parafoudre : MOV + GDT
[Ue] tension assignée d'emploi : 230 V +/- 10 % CA 50/60 Hz
Courant de décharge maximal [In] : Mode différentiel :5 kA (L/N), mode commun :10 kA (N/PE)
Courant de décharge maximal [Imax] : Mode commun :10 kA N/PE, mode différentiel :10 kA L/N
[Uc] tension maximale de service permanent : Mode commun :275 V N/PE, mode différentiel :275 V L/N
Temps de réponse : <= 25 ns
[Up] niveau de protection en tension maximal : Mode commun <1,5 kV type 2 N/PE, mode différentiel <1,5 kV type 2 L/N
[Ut] surtension temporaire : 337 V L/N 5 s tenue, 1200 V N/PE 200 ms mode de défaillance en sécurité, 442 V L/PE 5 s tenue
[If] courant de suite : 0,1 kA mode commun N/PE
Courant de court-circuit nominal [Isccr] : 4,5 kA
Signalisation locale : Blanc/rouge repère
Type de sectionneur : Disjoncteur à commande intégrée - Icu 4,5 kA
Mode d'installation : Encliquetable
Support de montage : Rail DIN
Pas de 9 mm : 4
Hauteur : 86,5 mm
Largeur : 36 mm
Profondeur : 76 mm
Poids : 0,244 kg
Couleur : Blanc (RAL 9003)
Courant résiduel maximal : 1 mA
Mode de raccordement :
- Borne du type à cage (dessous) 2,5…25 mm²
- Borne du type à cage (partie supérieure) 2,5…25 mm²
Couple de serrage : 2,5 N.m
Equipement inclus : Sans câble
