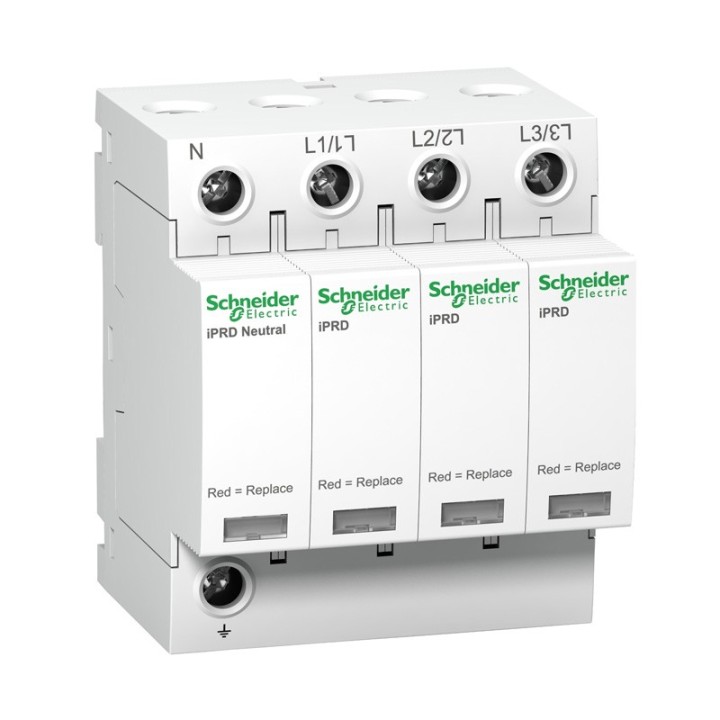

Doté d'un report de signalisation de type 2 et 3, le parafoudre iPRD8r protège les installations 3P+N contre les surtensions foudres transitoires indirectes en TT ou TN au plus près de la charge. De dimensions L72xH85xP69mm avec une largeur de 8 pas de 9mm, son degré de protection est IP20 et IP40 dans le boîtier modulaire. Sa température de fonctionnement est de -25°C à +60°C et sa température de stockage de -40°C à +80°C. Cet Acti9 iPRD8 est disponible pour les systèmes de mise à la terre TT, TN-S ou TN-C. Le parafoudre Acti9 iPRD8r possède un courant de décharge maximal Imax de 8kA. Son courant de décharge nominal In est de 2,5kA. Avec une tension max continue Uc en mode commun de 260Vca entre neutre/terre et 350Vca entre phase/terre, sa tension nominale Ue est de 230Vca +/- 10%. Le niveau de protection contre la surtension est de 1,4kV type 2 ou 1,1kV type 3. Ce produit modulaire, coordonné avec les disjoncteurs Schneider Electric jusqu'à 50kA, peut être retourné pour permettre l'optimisation du câblage phase/neutre/terre par le haut ou le bas. Les performances de ce produit répondent à la plupart des normes internationales et homologations exigeantes : EN 61643-11 et IEC 61643-11. Coordination avec disjoncteur Acti9 NG125L de la gamme Schneider Electic jusqu'à un courant de court-circuit maximal de 50kA Coordination avec disjoncteur Acti9 NG125L de la gamme Schneider Electic jusqu'à un courant de court-circuit maximal de 50kA
Caractéristiques principales
Gamme de produit : Acti9
Nom du produit : Acti9 iPRD
Type de produit ou équipement : Parafoudre à cartouche débrochable
Nom de l’appareil : iPRD8r
Application de l’appareil : Distribution
Normes : EN 61643-11:2012, CEI 61643-11:2011
Certifications du produit : CE
Labels qualité : NF, KEMA-KEUR
Description des pôles : 3P + N
Signalisation à distance : Avec
Composition des contacts de signalisation : 1 SD (1 C/O)
Type de parafoudre : Réseau de distribution électrique
Schéma de liaison à la terre : TN-S, TT
Caractéristiques complémentaires
Classe de parafoudre : Type 2 + 3
Technologie du parafoudre : MOV + GDT
[Ue] tension assignée d’emploi : 230/400 V CA (+/- 10 %) à 50/60 Hz
Courant de décharge nominal [In] :
Mode commun : 2,5 kA (L/PE)
Mode commun : 2,5 kA (N/PE)
Mode différentiel : 2,5 kA (L/N)
Courant de décharge maximal [Imax] :
Mode commun : 8 kA (L/PE)
Mode commun : 8 kA (N/PE)
Mode différentiel : 8 kA (L/N)
[Uoc] tension en circuit ouvert :
10 kV type 3 mode commun N/PE
10 kV type 3 mode différentiel L/N
[Uc] tension maximale de service permanent :
Mode commun : 260 V (N/PE)
Mode commun : 350 V (L/PE)
Mode différentiel : 350 V (L/N)
[Up] niveau de protection en tension maximal :
Mode commun < 1,1 kV type 3 (N/PE)
Mode différentiel < 1 kV type 2 (L/N)
Mode différentiel < 1,1 kV type 3 (L/N)
Mode commun < 1,4 kV type 2 (N/PE)
[Ut] surtension temporaire :
337 V L/N – 5 s tenue
1200 V N/PE – 200 ms (mode de défaillance en sécurité)
442 V L/PE – 5 s tenue
Type de sectionneur associé :
Disjoncteur iC60L 10 A courbe C – Icu 25 kA
Disjoncteur iC60N 10 A courbe C – Icu 10 kA
Disjoncteur iC60H 10 A courbe C – Icu 15 kA
Fusible gG 25 A – Icu 15 kA
Fusible gG 80 A – Icu 50 kA
Tension circuit de signalisation : 0,25 A / 250 V CA 50/60 Hz
Mode d’installation : Encliquetable (rail DIN)
Pas de 9 mm : 8
Hauteur : 85 mm
Largeur : 72 mm
Profondeur : 69 mm
Poids net : 0,421 kg
Couleur : Blanc (RAL 9003)
Courant de terre résiduel [Ipe] : 0,6 mA / 0,003 mA
Mode de raccordement :
Borne du type à cage dessous : 2,5…35 mm²
Borne du type à cage partie supérieure : 2,5…35 mm²
Couple de serrage : 2,5 N·m
Code de compatibilité : IPRD8r
Tenue aux chocs IK : IK03 conforme à CEI 62262
Humidité relative : 5…95 %
Altitude de fonctionnement : 2000 m
Température de l’air ambiant en fonctionnement : -25…60 °C
Température ambiante pour le stockage : -40…85 °C
