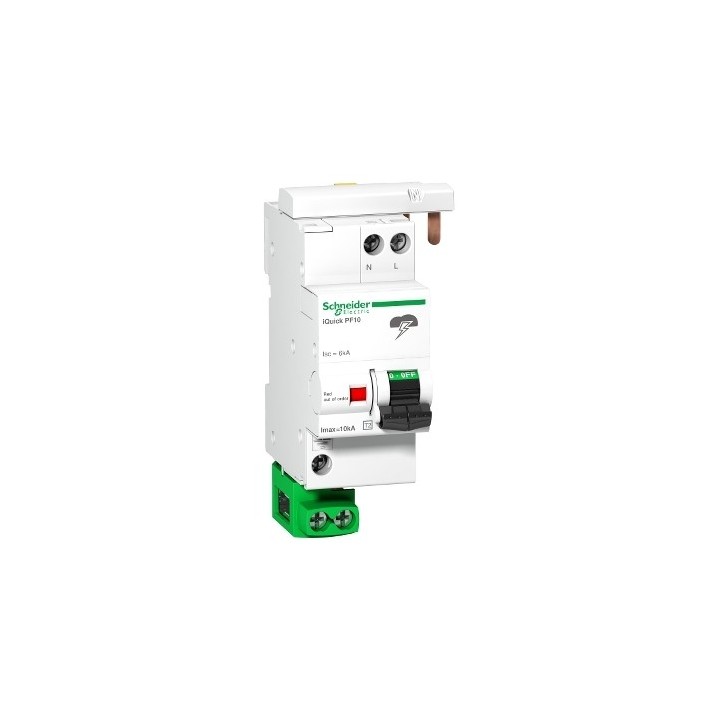

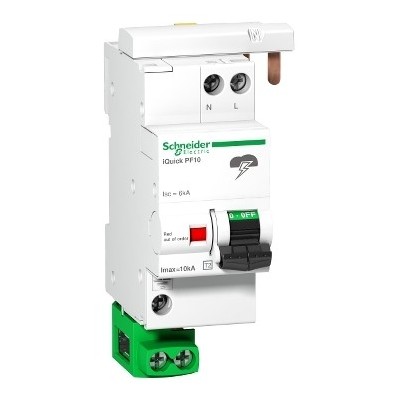

Schneider - Acti9 - iQuick PF10 - Parafoudre - 1P+N - 230V - 10kA - avec câble de terre - Réf : A9L16617

Caractéristiques principales

Gamme de produit : Acti9
Type de produit ou équipement : Parafoudre
Description des pôles : 1P + N
Signalisation à distance : Sans
Type de parafoudre : Réseau de distribution électrique
Schéma de liaison à la terre : TN-S, TT

Caractéristiques complémentaires

Classe de parafoudre : Type 2
Technologie du parafoudre : MOV + GDT
[Ue] tension assignée d'emploi : 230 V +/- 10 % CA 50/60 Hz
Courant de décharge maximal [In] : Mode différentiel :5 kA (L/N), mode commun :10 kA (N/PE)
Courant de décharge maximal [Imax] : Mode commun :10 kA N/PE, mode différentiel :10 kA L/N
[Uc] tension maximale de service permanent : Mode commun :275 V N/PE, mode différentiel :275 V L/N
[Up] niveau de protection en tension maximal : Mode commun <1,5 kV type 2 N/PE, mode différentiel <1,5 kV type 2 L/N
[Ut] surtension temporaire : 337 V L/N 5 s tenue, 1200 V N/PE 200 ms mode de défaillance en sécurité, 442 V L/PE 5 s tenue
[If] courant de suite : 0,1 kA mode commun N/PE
Courant de court-circuit nominal [Isccr] : 6 kA
Type de sectionneur : Disjoncteur à commande intégrée - Icu 6 kA
Mode d'installation : Encliquetable
Support de montage : Rail DIN
Pas de 9 mm : 4
Hauteur : 109.7 mm
Largeur : 36 mm
Profondeur : 72.1 mm
Couleur : Blanc (RAL 9003)
Courant résiduel maximal : 1 mA
Mode de raccordement :
- Borne du type à cage (L/N) 1 …16 mm² rigide
- Borne du type à cage (L/N) 1… 10 mm² souple
- Borne du type à cage (terre) 6...25 mm² rigide
- Borne du type à cage (terre) 6...16 mm² flexible avec embout
Couple de serrage : 2 N.m
