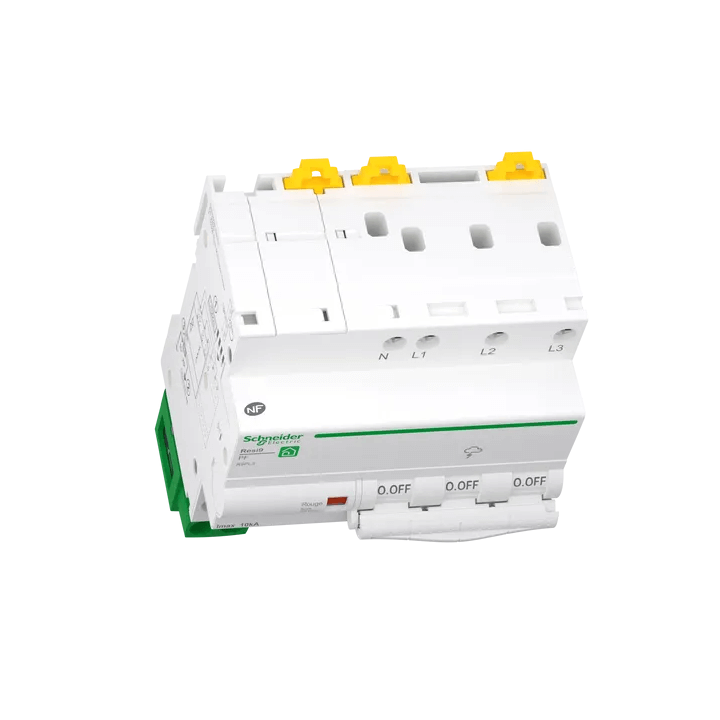

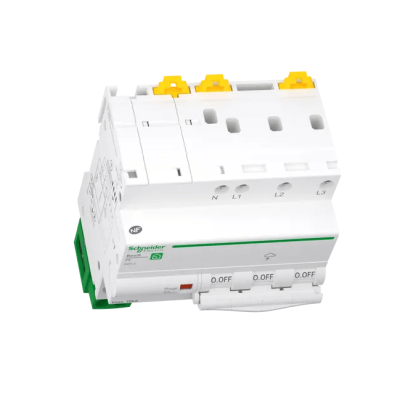

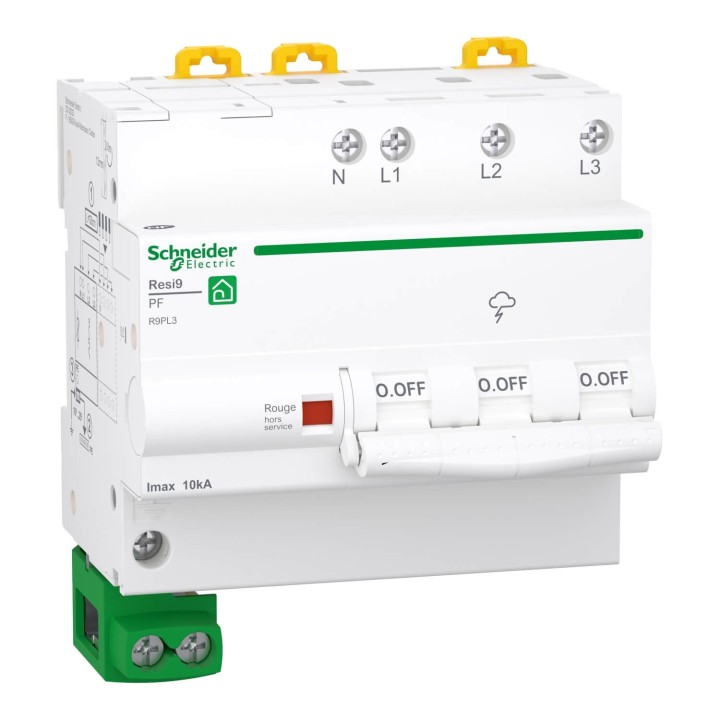

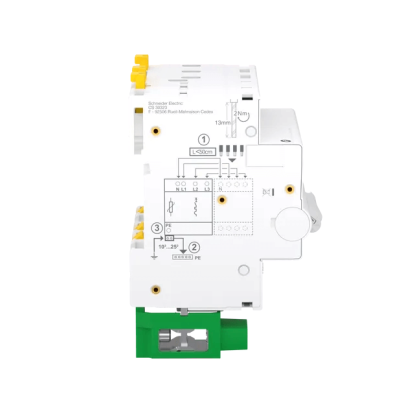

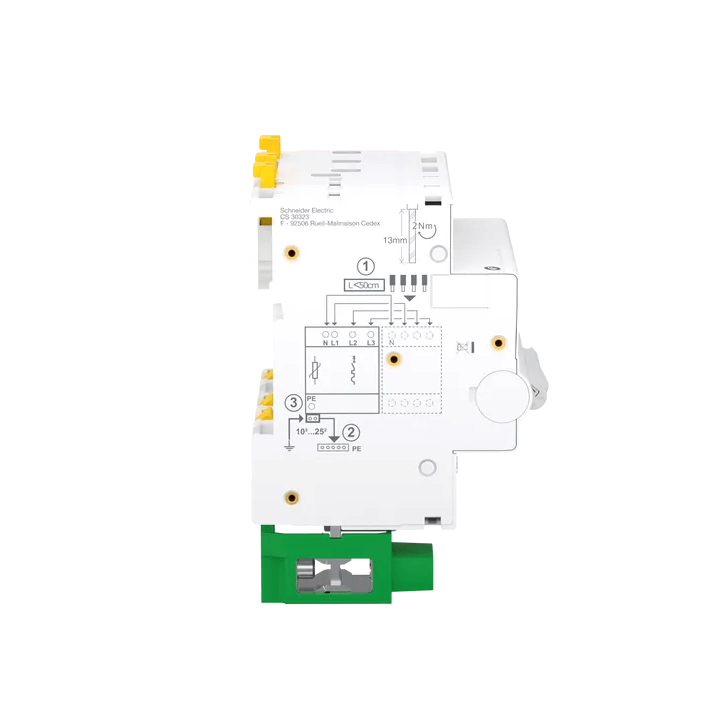

Ce parafoudre 3P+N de Type 2Auto protégé, permet d'assurer une protection contre les surtensions provoquées par la foudre. Selon les départements, la mise en place d'un parafoudre est obligatoire. Cet appareil de protection, de courant nominal de décharge lmax10kA, a un niveau de protection allant jusqu’à 1500V et une tension d'emploi maximale permanente de 275 V. Le parafoudre est équipé en usine d'un bornier et d'un câble qui permet le raccordement au collecteur de terre, pour une installation conforme à la norme NF C 15-100. La fin de vie du parafoudre est signalée par un voyant mécanique rouge. Produit de couleur blanche (RAL 9003) livré avec un bornier de terre + un câble dans son emballage. Borne aval : bornes à cage pour câbles de 16mm uniquement.
Caractéristiques principales
Gamme de produit : Resi9
Nom du produit : Resi9 XP PF
Type de produit ou équipement : Parafoudre
Nom de l'appareil : Quick PF
Description des pôles : 3P + N
Signalisation à distance : Sans
Type de parafoudre : Réseau de distribution électrique
Schéma de liaison à la terre : TN-S / TT
Caractéristiques complémentaires
Classe de parafoudre : Type 2
Technologie du parafoudre : MOV + GDT
[Ue] tension assignée d'emploi : 230/400 V +/- 10 % CA 50/60 Hz
Courant de décharge maximal [In] : Mode différentiel : 5 kA (L/N) / Mode commun :20 kA (N/PE)
Courant de décharge maximal [Imax] : Mode différentiel : 10 kA L/N / Mode commun :20 kA N/PE
[Uc] tension maximale de service permanent : Mode commun : 275 V N/PE / Mode différentiel :275 V L/N
Temps de réponse : <= 25 ns
[Up] niveau de protection en tension maximal : Mode commun <1,5 kV type 2 N/PE / Mode différentiel <1,5 kV type 2 L/N
[Ut] surtension temporaire :
- 337 V L/N 5 s tenue
- 1200 V N/PE 200 ms mode de défaillance en sécurité
- 442 V L/PE 5 s tenue
[If] courant de suite : 0,1 kA mode commun N/PE
Courant de court-circuit nominal [Isccr] : 6 kA
Signalisation locale : Blanc/rouge repère
Type de sectionneur : Disjoncteur à commande intégrée - Icu 6 kA
Mode d'installation : Encliquetable
Support de montage : Rail DIN
Pas de 9 mm : 10
Hauteur : 106,8 mm
Largeur : 88,4 mm
Profondeur : 74,1 mm
Poids : 0,640 kg
Couleur : Blanc (RAL 9003)
Courant résiduel maximal : 1 mA
Mode de raccordement :
- Borne du type à cage (L/N) 1…16 mm² rigide
- Borne du type à cage (terre) 10…25 mm² rigide
- Borne du type à cage (L/N) 1…16 mm² souple
- Borne du type à cage (terre) 10…25 mm² souple
- Borne du type à cage (L/N) 1…16 mm² flexible avec embout
- Borne du type à cage (terre) 10…25 mm² flexible avec embout
Longueur de dénudage des fils : 13 mm
Couple de serrage : 2 N.m
