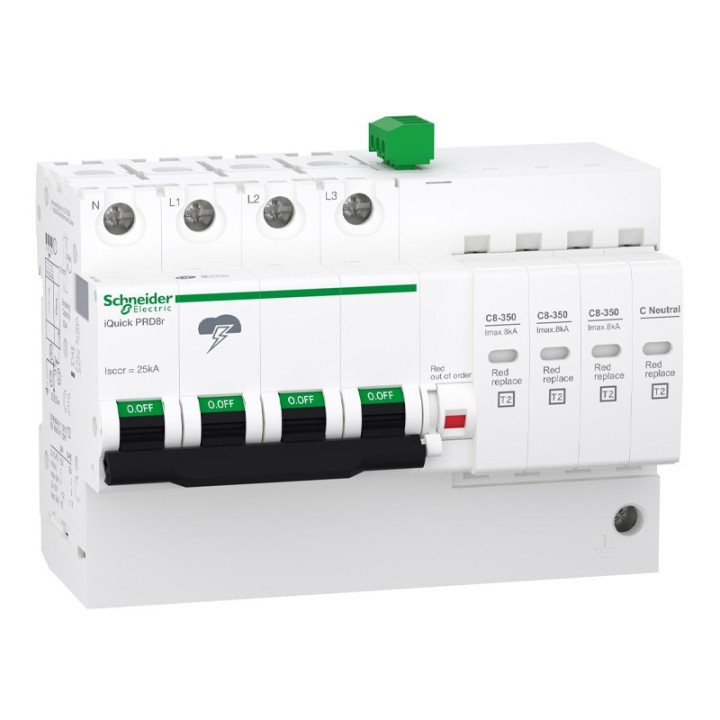

Doté d'un report de signalisation de type 2 ou 3, le parafoudre iQuick PRD20r protège les installations 3P+N. Il assure la protection fine des récepteurs à protèger lorsqu'ils sont à plus de 10m du tableau électrique. De dimensions L131,5xH94xP75,9mm avec une largeur de 15 pas de 9mm, son degré de protection est IP20 et IP40 dans le boîtier modulaire. Sa température de fonctionnement est de -25°C à +60°C et sa température de stockage de -40°C à +85°C. Cet Acti9 iQuick PRD8r est compatible avec les systèmes de mise à la terre TT et TN-S. Le parafoudre Acti9 iQuick PRD8r possède un courant de décharge maximal Imax de 8kA. Son courant de décharge nominal In est de 2kA et sa tension max. de fonctionnement continu Uc en mode différentiel (entre phase et neutre) est de 350Vca. Avec 1 tension max continue en mode commun de 264Vca neutre/terre et 350Vca phase/terre, sa tension nominale est de 230/400Vca. Le niveau de protec. contre la surt. est 1,5kV type 2-1,4/1,5kV type 3. La fréquence de fonct. est de 50/60Hz. Monté sur rail DIN, ce produit intègre son disjoncteur de déconnecteur de fin de vie. Les performances de ce produit répondent à la plupart des normes internationales et homologations exigeantes : IEC/EN 60947-5-1, EN 61643-11:2012 et IEC 61643-11:2011. Coordination avec disjoncteur intégré jusqu'à un courant de court-circuit maximal de 25kA Coordination avec disjoncteur intégré jusqu'à un courant de court-circuit maximal de 25kA
Caractéristiques principales
Gamme de produit : Acti9 / IQuick PRD
Nom du produit : Acti9 iQuick PRD
Type de produit ou équipement : Parafoudre à cartouche débrochable
Nom de l’appareil : iQuick PRD8r
Application de l’appareil : Distribution
Normes : EN 61643-11:2012, CEI 61643-11:2011
Certifications du produit : CE
Labels qualité : NF, KEMA-KEUR
Description des pôles : 3P + N
Signalisation à distance : Avec
Composition des contacts de signalisation : 1 SD (1 C/O)
Type de parafoudre : Réseau de distribution électrique
Schéma de liaison à la terre : TT, TN-S
Caractéristiques complémentaires
Classe de parafoudre : Type 2 + 3
Technologie du parafoudre : MOV + GDT
[Ue] tension assignée d’emploi : 230/400 V CA (+/- 10 %) à 50/60 Hz
Courant de décharge nominal [In] :
Mode commun : 2 kA (L/PE)
Mode commun : 2 kA (N/PE)
Mode différentiel : 2 kA (L/N)
Courant de décharge maximal [Imax] :
Mode commun : 8 kA (L/PE)
Mode commun : 8 kA (N/PE)
Mode différentiel : 8 kA (L/N)
[Uoc] tension en circuit ouvert :
10 kV type 3 mode commun (L/PE)
10 kV type 3 mode commun (N/PE)
10 kV type 3 mode différentiel (L/N)
[Uc] tension maximale de service permanent :
Mode commun : 264 V (N/PE)
Mode commun : 350 V (L/PE)
Mode différentiel : 350 V (L/N)
[Up] niveau de protection en tension maximal :
Mode commun < 1,5 kV type 2 (L/PE)
Mode commun < 1,7 kV type 2 (N/PE)
Mode différentiel < 1,2 kV type 2 (L/N)
Mode commun < 1,4 kV type 3 (L/PE)
Mode commun < 1,5 kV type 3 (N/PE)
Mode différentiel < 1,4 kV type 3 (L/N)
Type de sectionneur : Disjoncteur intégré – Icu 25 kA
Tension circuit de signalisation : 2 A / 250 V CA 50/60 Hz
Mode d’installation : Encliquetable (rail DIN)
Pas de 9 mm : 14,6
Hauteur : 94 mm
Largeur : 131,5 mm
Profondeur : 75,9 mm
Poids net : 0,84 kg
Couleur : Blanc (RAL 9003)
Mode de raccordement :
Borne du type à cage dessous : 2,5…25 mm²
Borne du type à cage partie supérieure : 2,5…25 mm²
Couple de serrage : 2,5 N·m
Code de compatibilité : IQuick PRD8r
Tenue aux chocs IK : IK05 conforme à CEI 62262
Humidité relative : 5…95 %
Altitude de fonctionnement : 2000 m
Température de l’air ambiant en fonctionnement : -25…60 °C
Température ambiante pour le stockage : -40…70 °C
